纯国产化设备，安全自主可控
M-B-A迷你型北斗同步时钟(桌面型北斗时间服务器,迷你NTP服务器,单北斗同步时钟)是我公司精心设计、自行研制开发的一款高性能、微功耗、小体积的北斗时钟，该装置内置高精度北斗授时模块，以北斗信号为时间基准，具有微功耗、体积小、授时精度高、经济实用、免维护等特点。
M-B-A迷你型北斗同步时钟(桌面型北斗时间服务器,迷你NTP服务器,单北斗同步时钟)有1路RS232或RS422/485串行信号，1路空接点脉冲信号，1路TTL脉冲信号，1路RS422/485脉冲信号（信号可编程输出1PPS/1PPM/1PPH、正/负脉冲），可以适应各种不同设备的校时需要，广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。
M-B-A迷你型北斗同步时钟的特点
1．国产CPU，整机国产化率达99%。
2. 体积小巧，功耗极低，安装方便，兼容性强。
3. 时间精度高，达20nS。
4. 采用北斗精密授时，完全脱离GPS，更安全，更可靠。
5．支持北斗二号、北斗三号卫星。
6．支持单星授时模式，适用于收星效果不佳的情况（订货时须说明），有屋顶和贴窗天线可供选择。
7．自保持能力强，装置收不到卫星信号后，自保持能力优于0.6μS/min。
8．高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有良好的电气隔离和电磁屏蔽表现，整机无可调节器件，极大提高了产品抗干扰性能与可靠性保障。
9．北斗接收天线重点考虑了防雷设计、稳定性设计、抗干扰设计，信号接收可靠性高，不受地域条件和环境的限制。
10．机壳经防磁处理，抗干扰能力强。
11．通过指示灯直观反映装置的收星状况。
M-B-A迷你型北斗同步时钟的基本原理

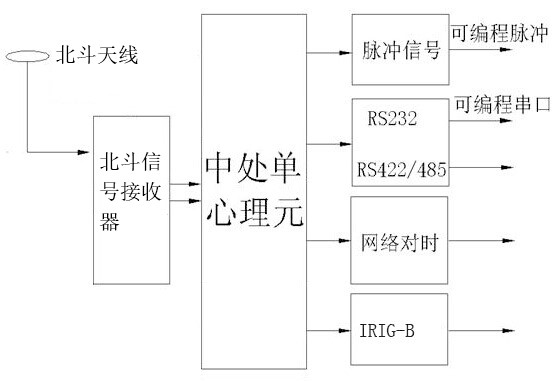

M-B-A迷你型北斗同步时钟的原理框图如图所示：
图 装置原理框图
1．北斗信号接收器: 用于接收北斗卫星发送的协调世界时（UTC）信号作为外部时间基准信号。输出时间精度为20nS的1PPS(即1Pulse Per Second)脉冲，并通过RS232串行口输出国际标准时间、日期和接收单元所处地理位置（经纬度）等信息。
2．中心处理单元:对整个系统进行监控，处理。
3．脉冲电路:通过编程输出秒(1PPS) 、分钟(1PPM) 、小时(1PPH)等可控制的同步脉冲信号。
4．RS-232/422/485:输出可设定的当地时间、日期等信息，波特率可选。
M-B-A迷你型北斗同步时钟的技术参数
1．运行条件
1）装置环境条件
工作温度：-200C～+700C；
贮存温度：-400C～+850C；
湿度：<95%。
2）电源
12V/200mA(可选5V,订货时须说明），随机配备交流220V转12V电源适配器。
3）抗干扰
在雷击过电压、一次回路操作、开关场故障、二次回路操作及其它强干扰作用下，装置不误动作。
装置快速瞬变干扰试验、高频干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验符合标准GB/T13926-1992（工业过程测量和控制装置的电磁兼容性），并达到Ⅲ级及以上标准。
2．技术参数
1） 北斗接收天线
频率：B1I&B1C；
阻抗：50Ω；
增益：42dB±2dB；（不含电缆）
噪声系数：≤2.2dB；
驻波比：≤2.0；
极化方式：右旋极化；
外接电缆：RG-58/U；
连接器：BNC-J；
防浪涌抗扰度性能：IEC61000-4-5标准 10kV；
工作温度：-45℃～+85℃；
贮存温度：-50℃～+90℃；
湿度：100%，结露，全防水；
天线体积：φ106mm×121mm。
2）北斗信号接收器
支持北斗二号、北斗三号卫星；
通道：50通道；
接收频率（BDS）：1561.098±4MHz；
接收机灵敏度：-157.6dBW；
授时精度：1PPS优于10nS（ 1σ）；
首次定位时间(TTFF):冷启动:23s,热启动:1s,失锁重捕获:<1s；
定位数据更新率：1Hz、2Hz、4Hz、8Hz、10Hz可选；
定位精度(RMS)：2m,三维；
速度精度(RMS)：0.1m/s；
内部电池：电池类型：锂电池；电池寿命：≮25000h。
3）功耗：≤2W。
4）平均无故障间隔时间(MTBF)≥150000小时；平均维修时间（MTTR）：一般不大于30分，使用寿命不少于20年。正常使用条件下无须维护。
5）输出时间与协调世界时（UTC）时间同步准确度：≤20nS。
6）时间同步信号电接口：
1PPS脉冲信号： （TTL/422）准时沿：下降沿，下降时间≤10nS；
下降沿的时间准确度≤20nS；
脉冲宽度：200mS；
（空接点）准时沿：下降沿，下降时间≤150nS；
下降沿的时间准确度≤1μS；
脉冲宽度：200mS；
1PPM脉冲信号：（TTL/422）准时沿：下降沿，下降时间≤10nS；
下降沿的时间准确度≤20nS；
脉冲宽度：200mS；
（空接点）准时沿：下降沿，下降时间≤150nS；
下降沿的时间准确度≤3μS；
脉冲宽度：200mS；
1PPH脉冲信号：（TTL/422）准时沿：下降沿，下降时间≤10nS；
下降沿的时间准确度≤20nS；
脉冲宽度：200mS；
（空接点）准时沿：下降沿，下降时间≤150nS；
下降沿的时间准确度≤3μS；
脉冲宽度：200mS；
空接点脉冲输出端口允许外接电压：VCE<30V；允许电流：ICE<50mA。
时间报文：
A．通讯波特率: 1200、2400、4800、9600可选。
B．规约: 数据位8位，一位起始位，一位停止位，异或非校验，校验帧头之后校验字节之前的时间数据。
C．信息格式: 每秒发送一次，格式为:
＜Ｓ＞＜Ｔ＞ hh mm ss DD MM YYYY GXX BXX GMTX <P>＜A＞。
例如:现在是2014年9月29号09点42分01秒，GPS卫星数0颗，北斗卫星数8颗，当前为东8区，则发送信息格式为: ST09420129092014G00B08GMT28h<8Eh>A。
如果装置刚上电或失去同步, 则串口的信息格式里将不出现<Ｓ>,即以<Ｔ>为桢头的格式表示输出的信息未经同步,以<Ｓ><Ｔ>为桢头的格式表示输出的信息为同步后的标准时间。因为不接收GPS信息，所以GXX 固定位G00。
另外，可根据客户要求订制特殊规约。
D．准确度：≤0.2mS。
7）重量：0.3kg。
M-B-A迷你型北斗同步时钟的授时方案
1. 一台计算机授时
用串口线缆把迷你型北斗时钟的COM口与计算机的COM口连接起来，计算机安装运行我公司提供的“串口授时软件”，即可校准计算机本机时间。
2. 局域网的授时
局域网中选一台WINDOWS操作系统的计算机作为局域网标准时间服务器（兼用），用串口线缆把迷你型北斗时钟的COM口与这台计算机的COM口连接起来，计算机安装运行我公司提供的“串口授时软件”校准计算机系统时间，同时安装运行我公司提供的“SNTP服务器软件”（或者通过修改操作系统注册表方式，把计算机配置为标准NTP时间服务器）。在局域网上的其它计算机安装运行“SNTP客户端软件”。这样，整个局域网里所有的计算机即可实现时间同步。

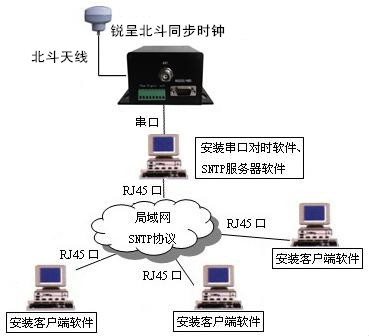

图 A型装置网络对时示意图
